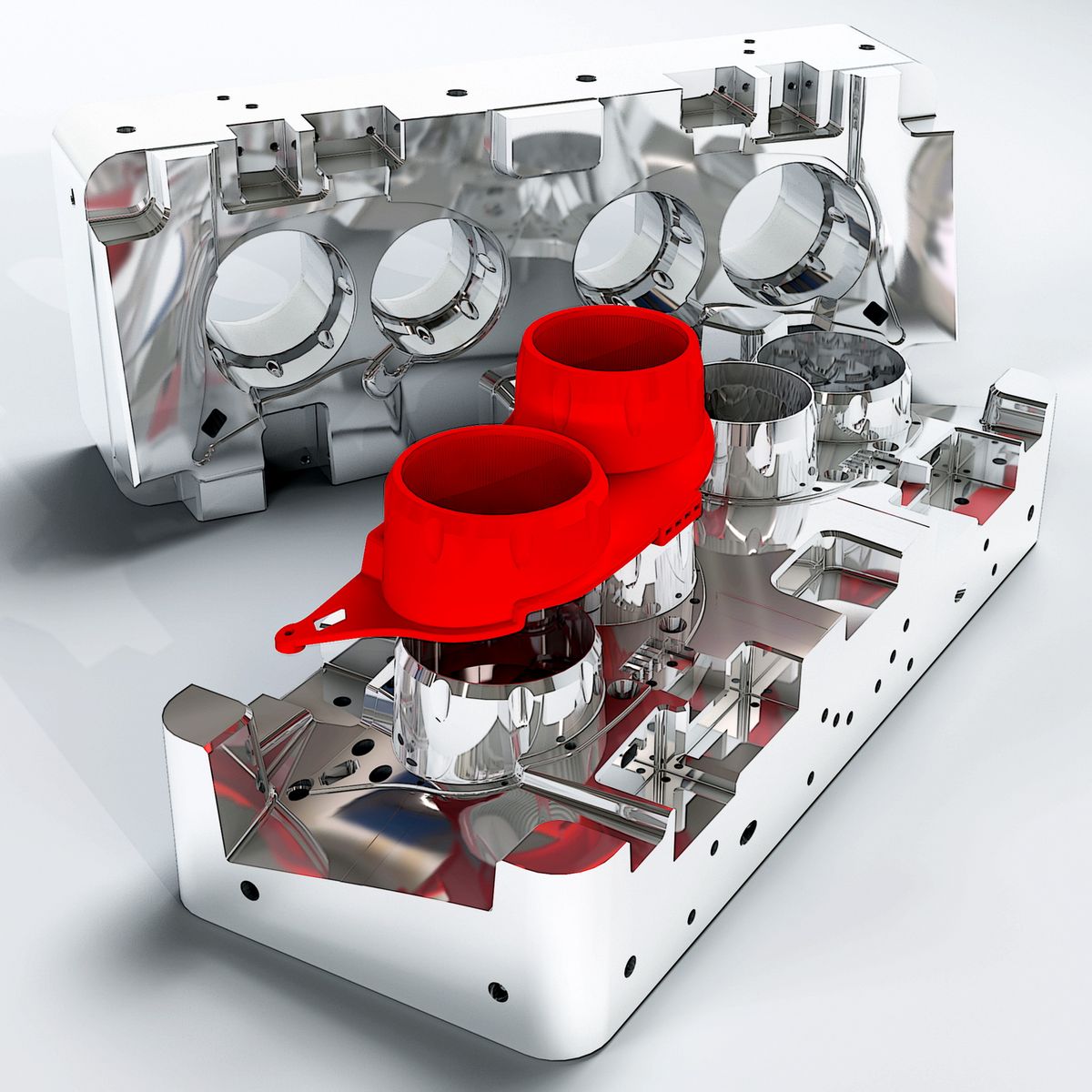

TopSolid'Mold

Solution CAO complète pour les moulistes

Découvrez les nouveautés

Logiciel CAO outillage

Un logiciel CAO ouvert et flexible

TopSolid'Mold permet d'importer et travailler avec la plupart des formats CAO du marché.

  • Import des formats natifs, et neutres:
    • Catia v4, Catia v5-6 Creo, NX
    • Solidworks, Inventor, SolidEdge
    • Parasolid, STEP, IGES

Les géométries de pièces platiques deviennent de plus en plus complexes. TopSolid'Mold propose des fonctionnalités de vérification et nettoyage qui permettent d'assurer la qualité de la géométrie et améliorer les temps de traitement lors de la conception de l'outillage.

Séparation de blocs empreintes avec TopSolid'Mold

Séparation des blocs empreintes

TopSolid'Mold accelère la création des blocs empreintes grâce à un environnement dédié appelé TopSolid'Split.

  • Analyse rapide des dépouilles, contre-dépouilles et épaisseurs de parois
  • Application du facteur de retrait à la géométrie, en fonction des données matières
  • Détection automatique des lignes de plan de joint en fonction de la direction de démoulage
  • Assistant de création des surfaces de plan de joint
  • Prise en compte des différents mouvements et blocs rapportés nécessaires au démoulage
Logiciel de modélisation 3D d’outillage

Conception 3D pour moulistes

TopSolid'Mold est basé sur TopSolid'Design, et bénéficie ainsi de riches fonctionnalités de modélisation et conception. A cela s'ajoute un jeu de commandes dédiées au métier de l'outilleur:

  • Pose et définition de carcasse, standardisée ou personnalisée
  • Création de circuits de régulation dynamique
    • Pose automatique de composants
    • Detection de collisions et fuites
  • Définition des mouvements, avec calculs de courses et dimensionnements appropriés : doigts, tiroirs, cales montantes
  • Circuits d’alimentation : buse, canaux, seuils, arrache-carotte
  • Pose, détrompage et limitation automatique des éjecteurs
  • Outils de visualisation rapides : partie fixe, partie mobile, empreintes, carcasse, composants
Fabrication assistée par ordinateur

Composants intelligents

TopSolid’Mold intègre des bibliothèques de composants standards de la plupart des fournisseurs:

  • Hasco, Meusburger, Rabourdin, DME Europe
  • FCPK, Pedrotti, Polimold, MDL, Fibro
  • PCS, Progressive, DME Inch
  • Futaba, Misumi

Les composants intelligents de TopSolid'Mold réalisent automatiquement les opérations d'usinages, appelés "Procédés", nécessaires à leur bonne implantation. Les procédés ainsi réalisés sont ensuite naturellement prêts à être usinés par TopSolid'Cam.

Logiciel de conception assistée par ordinateur

Simulation cinématique

Collaborez simplement avec vos équipes en visualisant les principes de fonctionnement de l’outillage grâce à notre logiciel CAO métier.

  • Vérifiez les collisions éventuelles avant la mise en production

Simulez simplement et efficacement le cycle complet de l'outillage.

  • Ouverture/Fermeture du moule
  • Doigt de démoulage avec gestion de retard à l’ouverture (contact non permanent)
  • Cales montantes
  • Engrenages et crémaillères pour les moules à dévissage
  • Batterie d'éjection
Logiciel CAO

Simulation rhéologique

En étroite collaboration avec Simcon®, TopSolid’Mold propose plusieurs niveaux de simulation rhéologique :

  • TopSolid’PlasticFlow, totalement intégré, et permettant un premier niveau d’analyse avant la réalisation de l’outillage
  • Pour une analyse plus poussée, TopSolid’Mold propose une interface dédiée avec la suite logicielle Simcon®

Ces outils métiers dédiés vous permettent d’anticiper les problèmes liés à l'injection plastique, et ainsi optimiser les cycles de production en adaptant au mieux vos conceptions.

Modélisation 3D

Dossier de production automatisé

TopSolid'Mold permet de créer tous les documents nécessaires à la mise en production de l'outillage:

  • Mise en plan:
    • Vue outillage spécifique, partie fixe et partie mobile
    • Plan de détails cotés et tolérancés, tableaux de perçages automatisés
  • Nomenclatures détaillées:
    • Liste des pièces à usiner
    • Liste des composants à acheter
    • Liste de découpes pour les éjecteurs
TopSolid'Electrode permet de créer et documenter facilement vos électrodes

Conception d'électrodes

TopSolid'Electrode permet de réaliser simplement les différentes électrodes nécessaires à la production des parties moulantes de l'outillage.

  • Assistant de création d'électrodes, permettant d'isoler les zones à éroder et définir les gaps
  • Pose de composants mandrins, permettant de vérifier encombrements et collisions
  • Ajout de points de contrôles pour le département métrologie
  • Mise en plan automatisée des électrodes unitaires et de la pièce à éroder avec la mise en situation de chaque électrode
  • Usinage automatisé grâce à l'intégration avec TopSolid'Cam
TopSolid'Mold Integrated Pdm

Un PDM totalement intégré

TopSolid'Mold est naturellement intégré avec TopSolid'Pdm.

  • Une seule application, une seule interface utilisateur
  • Améliore la collaboration entre les sites, les équipes, les personnes
  • Réduit les risques d'erreurs de conception et d'industrialisation
  • Gère les révisions de tous vos documents
  • Sécurise l'accès aux données, et trace les modifications
  • Recherches par métadonnées, références, cas d'emploi
