Logiciel contrôle qualité

Optimiser vos contrôles qualité

TopSolid’Inspection est un logiciel d'assistance au service qualité des entreprises de production permettant notamment la création des rapports de contrôle.

La lecture du plan de pièce est au centre des processus qualité de contrôle de pièce, TopSolid’Inspection travaille directement sur le plan 2D pour récupérer la valeur des cotes à relever ce qui permet de déclencher des traitements automatiques initialement très chronophages.

Les deux grandes fonctionnalités de TopSolid’Inspection sont :

  • La récupération des valeurs des cotes par bullage du plan dans le but de construire un document listant les points de contrôle à relever sur la pièce.
  • La remontée des mesures effectuées dans l'atelier via une interface simplifiée de saisie.

Gain de temps, limitation des erreurs et traçabilité sont les objectifs visés par ce logiciel de contrôle qualité.

OCR et plan bullé

OCR et plan bullé

Le plan de pièce au format image, scan, TIFF, PDF, DXF, DWG est intégré dans l’application au niveau d'un projet d'inspection où sont définies les caractéristiques propres à la fabrication (client, commande, ordre de fabrication, quantité de pièces produites, numéros de série, …).

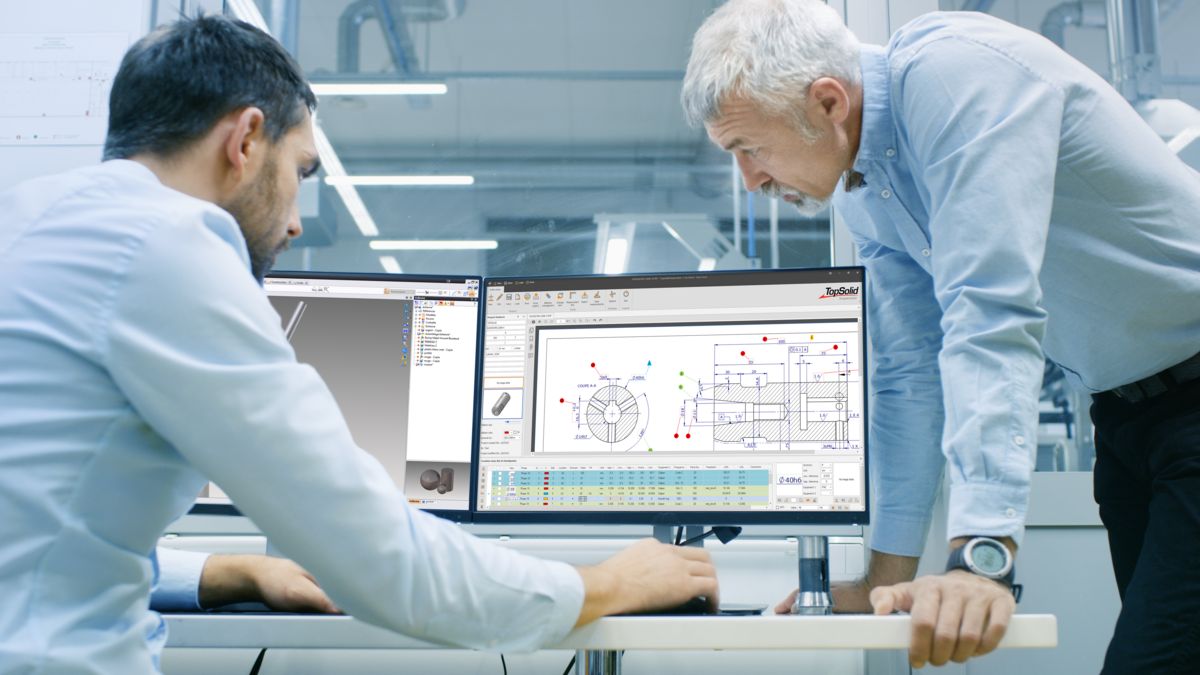

La création de la liste des points de contrôle s'effectue par bullage manuel ou automatique des cotes directement sur le plan de la pièce. La valeur de la cote est récupérée via une reconnaissance de caractère, cela permet une alimentation automatique des tolérances (suivant la tolérance générale ou l'ajustement), de la fréquence de contrôle, de la localisation dans le plan, …

Modèles éditions personnalisées

Editions personnalisées

Le plan de contrôle et le plan bullé sont imprimables et exportables dans les formats standards (Excel, Word, PDF …).

La mise en page des modèles d'éditions est paramétrable à votre image (PV de contrôle, auto-contrôle, FAI …).

Interface atelier usine 4.0

Interface atelier Usine 4.0

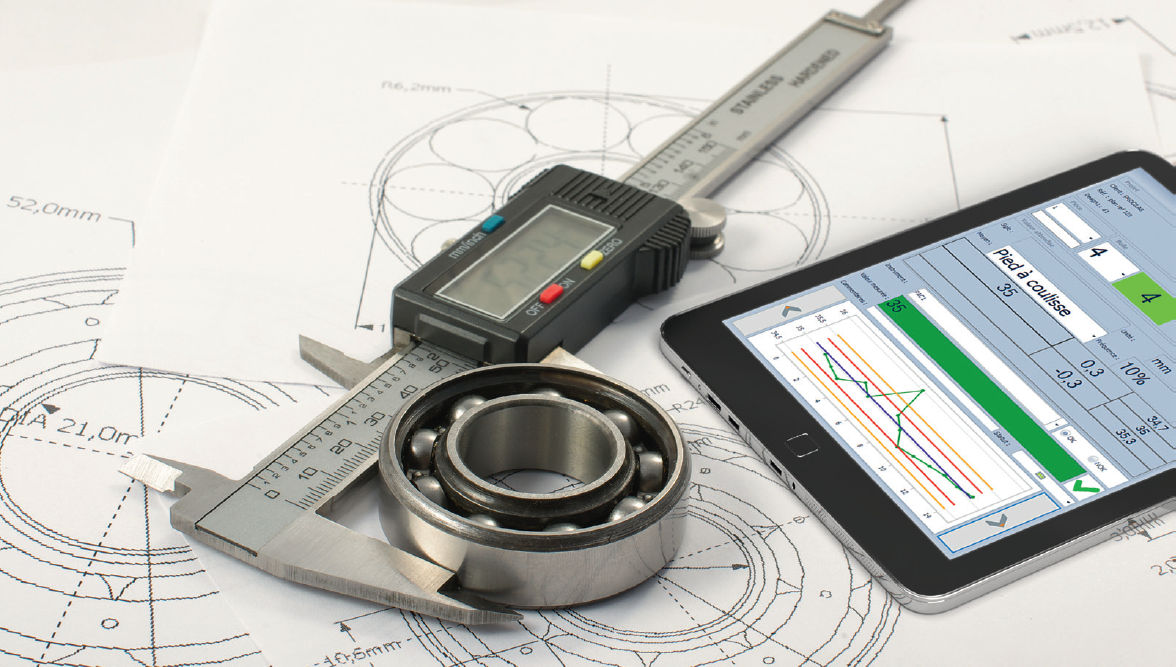

Le logiciel de contrôle qualité TopSolid'Inspection ou sa version simplifiée est portable dans l'atelier sur pc ou tablette tactile Windows pour la remontée des mesures. La saisie des mesures peut être manuelle au clavier ou via un moyen de contrôle connecté.

  • Zéro papier
  • Interface tablette Windows
  • Compatible avec les moyens de contrôle connectés
  • Gestion des limites de surveillance
  • Gestion de l'instrument de mesure
  • Carte de contrôle dynamique
Traçabilité des mesures

Dématérialisation et traçabilité

Les informations du plan de surveillance et les résultats des sessions de mesure sont centralisés dans un seul et même endroit facilement intégrable dans votre système de gestion (GPAO, ERP).

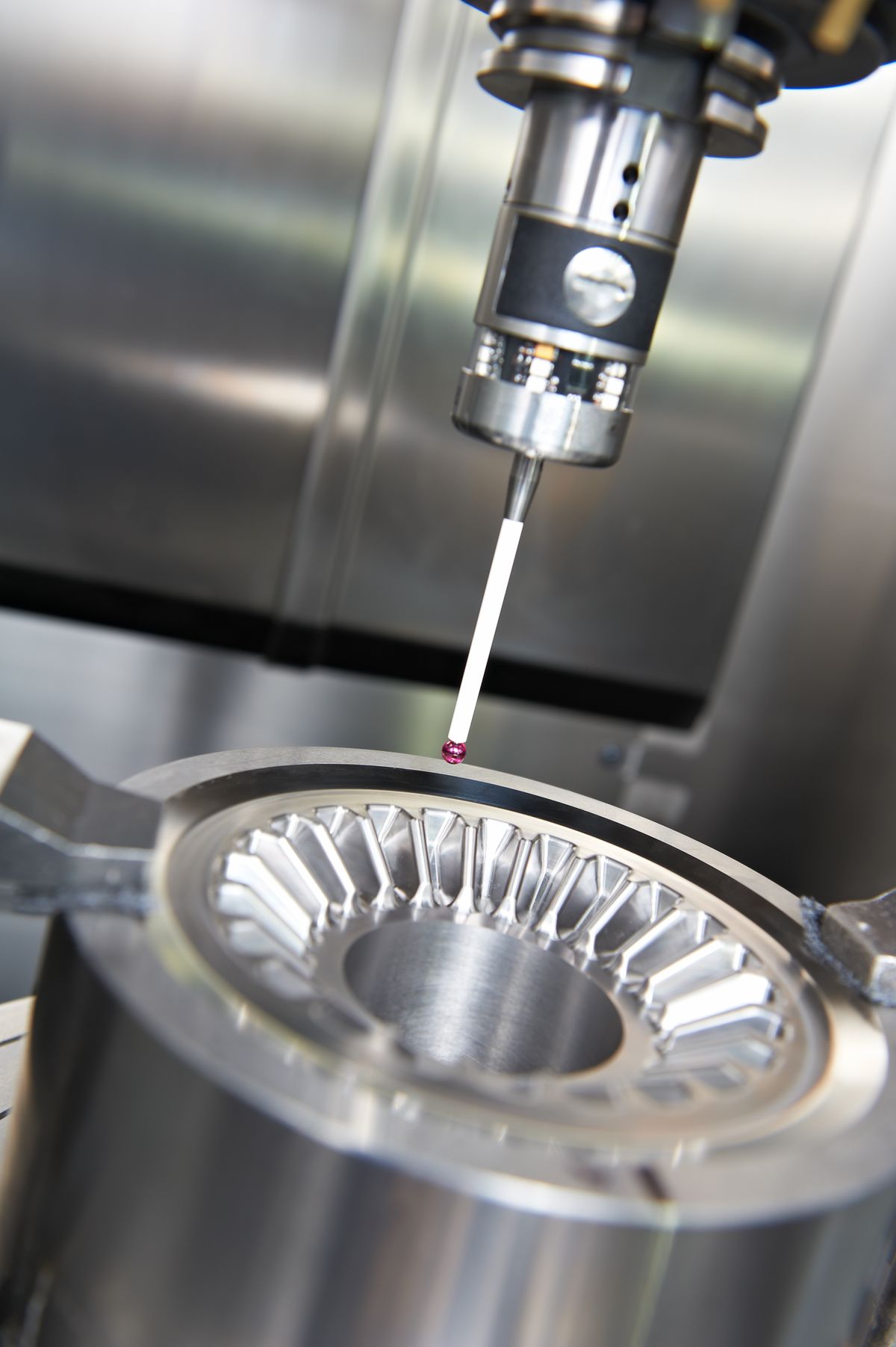

Les mesures peuvent être issues de remontées d'atelier par l'interface tablette ou récupérées depuis un compte-rendu de logiciel tier (tridimensionnelle, moyen connecté). Les données sont interrogeables permettant la traçabilité des mesures, des contrôleurs, des instruments de mesure utilisés, …

Analyse et calculs de capabilité

Analyse et calculs de capabilité

Une interface d'analyse des résultats permet d'obtenir des indicateurs et cartes de contrôle pour un projet ou un ensemble de projets de prélèvement :

  • Carte de contrôle aux mesures, aux attributs
  • Etude de capabilité, Cp, Cpk

Le logiciel de contrôle qualité TopSolid'Inspection a un outil de recherche multicritères qui permet de trouver des projets, points de contrôle, moyens de contrôle selon des critères de sélection (dates, client, moyen de contrôle, …).

Fonctionnalités

  • Formats de plan supportés : image, TIFF, PDF, DXF, DWG, Draft TopSolid'Design
  • Liaison fonctionnelle avec TopSolid'ERP et TopSolid'Design
  • Reconnaissance des caractères
  • Gestion des numéros de série des pièces
  • Conversion métrique / pouce automatique
  • Couleur, taille, orientation, ordonnancement des bulles
  • Indiçage secondaire des numéros de bulle
  • Base de données de tolérances générales et d'ajustements
  • Editions personnalisables (plan bullé, rapport de contrôle, …)
  • Gestion des moyens de contrôle
  • Gestion des épaisseurs de traitement
  • Gestion des Phases
  • Importation des résultats depuis un compte-rendu MMT Excel
  • Interface de saisie simplifiée Usine 4.0
  • Indicateurs de statistique de procédés et cartes de contrôle
  • Système de recherche multicritères
  • Traçabilité des utilisateurs avec des droits d'accès paramétrables
