TopSolid'Strato

Software für die additive Fertigung mit dem patentierten Stratoconception®-Verfahren von CIRTES zur Herstellung Ihrer Teile in 3D-Scheiben mit beliebigen Materialplatten

TopSolid'Strato die additive Fertigung von Stratoconception®

In die CAD-Umgebung integriertes Modul zur additiven Fertigung
Zerlegen eines Teils in Scheiben
Integrierte Montagefunktionen
Optimierung des Materialverbrauchs
Automatische Erzeugung von Werkzeugwegen
Verschiedene Arten des Schneidens durch Mikrofräsen
Entscheidungshilfe durch zahlreiche Bibliotheken
Einzigartiges patentiertes Verfahren

In die CAD-Umgebung integriertes Modul zur additiven Fertigung

In die TopSolid Suite integriertes Modul zur additiven Fertigung.
Verwendung eines 100%igen nativen Modells (entworfen oder importiert in TopSolid).
Entfernung des STL-Netzes (ein Standard in der additiven Fertigung).
Vollständige Interoperabilität mit anderer TopSolid Software: TopSolid'Design, TopSolid'Cam, etc.
Änderungen am Modell führen zu einer Aktualisierung der Aufteilung der Scheibe und der zugehörigen Bearbeitungsvorgänge.
Intuitiv zu bedienen dank der Standards der Umgebung TopSolid .

Zerlegen eines Teils in Scheiben

Die Aufteilung des Designs wird durch eine Abfolge von Schritten gesteuert.
Verwaltung eines Teils in mehreren Bereichen, die mit unterschiedlichen Parametern (Achse, Schichtdicke und Material) hergestellt werden können.
Schneiden nach einer bestimmten Dicke und Achse.
Erweiterte Schneidefunktion dank zusätzlicher Ebenen und der Wahl der Scheibenverteilung.
Zerlegen von Scheiben zur Herstellung von Teilen aus der Maschinenlehre.
Aushöhlung von Scheiben, um das Gewicht eines großen Teils oder eines Werkzeugs zu reduzieren oder um die Menge des verwendeten Materials zu optimieren.

Integrierte Montagefunktionen

Hinzufügen von Montagemerkmalen zum Slice-Design.
Eine Reihe von Montagefunktionen:
- Einsätze: Einsätze (Standard- oder Fertigteile), die die Positionierung der Scheiben zueinander ermöglichen.
- Verbindung mit Stiften und Gehäusen: bestehend aus einem männlichen Teil (dem Stift) und einem entsprechenden weiblichen Teil (dem Gehäuse), die integrale Bestandteile der Scheibe sind und zur gleichen Zeit wie die Scheibe bearbeitet werden.
- Brücken: Montageelemente, die außerhalb des Teils platziert und durch ein Gerüst mit ihm verbunden werden, für dünne oder transparente Teile.
- Vollständige Verschachtelung: vollständige Verschachtelung der oberen Scheibe in der unteren Scheibe.
- Montageschlüssel: Elemente für die Positionierung und Wartung der zerlegten Teile. Sie sind entweder Anbauteile oder in die Scheiben integriert.

Optimierung des Materialverbrauchs

Nesting Optimierung, um alle Scheiben (oder Teile von Scheiben) in Rohmaterialplatten zu verteilen, indem die Menge des benötigten Materials optimiert.
Automatische Auswahl der Bearbeitungsrichtung der Scheibe basierend auf der Geometrie der Scheibe .
Platzieren von kalibrierten Stiften zur Positionierung der Platte während des Drehens.
Kennzeichnung der Scheiben in der Verschachtelung durch eine Gravur.
Zerlegen von Scheiben in Teile, um kleine Platten zu verwenden oder um Material für gebogene Scheiben zu sparen.

Automatische Erzeugung von Werkzeugwegen

TopSolid'Strato generiert automatisch Bearbeitungsvorgänge zur Herstellung der Scheiben und Montageelemente gemäß den verfügbaren Fertigungsmethoden.
Alle erforderlichen Operationen werden durchgeführt:
- Nivellierung der Scheibe, Bohren der Wendeplatten, Bearbeitung der Stifte, Schruppen und Schlichten der Scheibe, Markierung der Nummer der Scheibe .
Optimierte Nachbearbeitungsstrategie des Slice mit einer Mischung aus Konturieren und Fegen.
Differenzierte Bearbeitungsmethoden, um Anpassungen vor Ort zu ermöglichen.

Verschiedene Arten des Schneidens durch Mikrofräsen

Scheibenbearbeitung entweder in einer Verschachtelung, oder durch Stapeln, oder durch Kombination von zwei Modi.
Doppelseitige Nesting-Bearbeitung: Slice-Nesting-Bearbeitung der beiden Seiten durch Drehen der Platte, um die hinterschnittenen Bereiche zu erreichen.
Die Stapelbearbeitung ermöglicht eine sukzessive Bearbeitung, Scheibe für Scheibe, innerhalb der Maschine.

Entscheidungshilfe durch zahlreiche Bibliotheken

Relevante Komponenten für die Umsetzung des Prozesses sind in TopSolid Bibliotheken integriert:
- Standardplatten aus Rohstoffen
- Montageelemente
- Werkzeuge und Schnittbedingungen

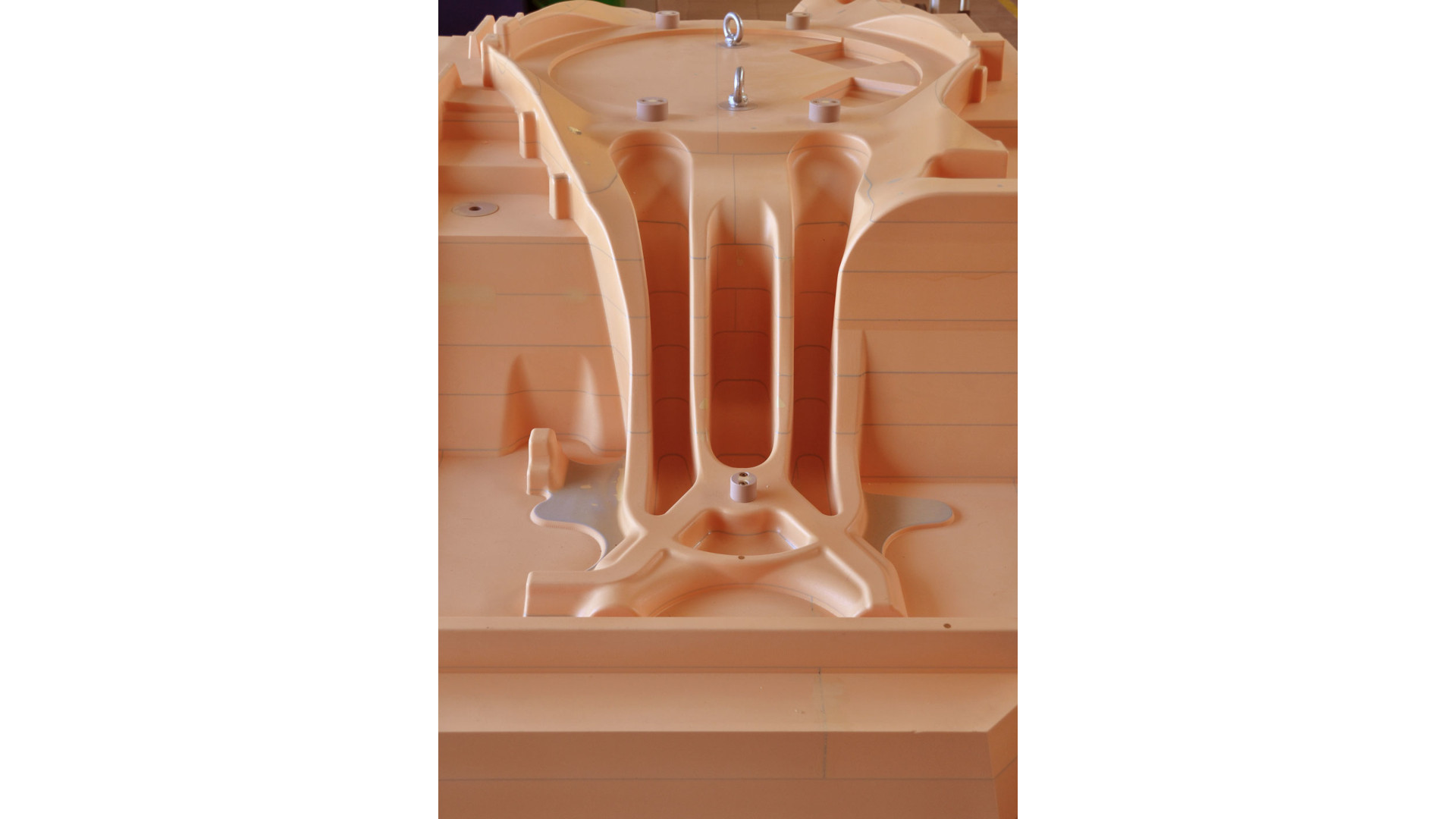

Einzigartiges patentiertes Verfahren

Verschiedene Anwendungsbereiche: Modelle, Schablonen, Werkzeuge, Direktteile, usw.
Vielfältige Materialplatten: maschinell bearbeitbare Harze, Hölzer, Polymere, Metalle, etc.
Einfache Lieferung: von Standardmaterialplatten (kein Rohmaterial erforderlich).
Sehr große Teile (bis zu mehreren Metern).
Wirtschaftlich: Optimierung des verwendeten Materials (additiver Prozess), niedrige Materialkosten, geringer Stromverbrauch.
Einfachheit: systematisch, unabhängig von der Geometrie.
Einfache CNC: nur 3 Achsen zur Herstellung komplexer Geometrien mit kleinen Mikrofräswerkzeugen (Schlichten).
Ein französisches Verfahren, patentiert und entwickelt von CIRTES, einem Forschungs- und Entwicklungszentrum für additive Fertigung mit über 30 Jahren Erfahrung (www.cirtes.com).
